Самый невероятный бумбокс — Sharp VZ-V2

Решил написать про артефакт с моей ретро-музыкальной коллекции, из-за которого всё и началось. Невероятный японский комбайн, вершина технического гения с точки зрения механики точно, ну и в целом идеи.

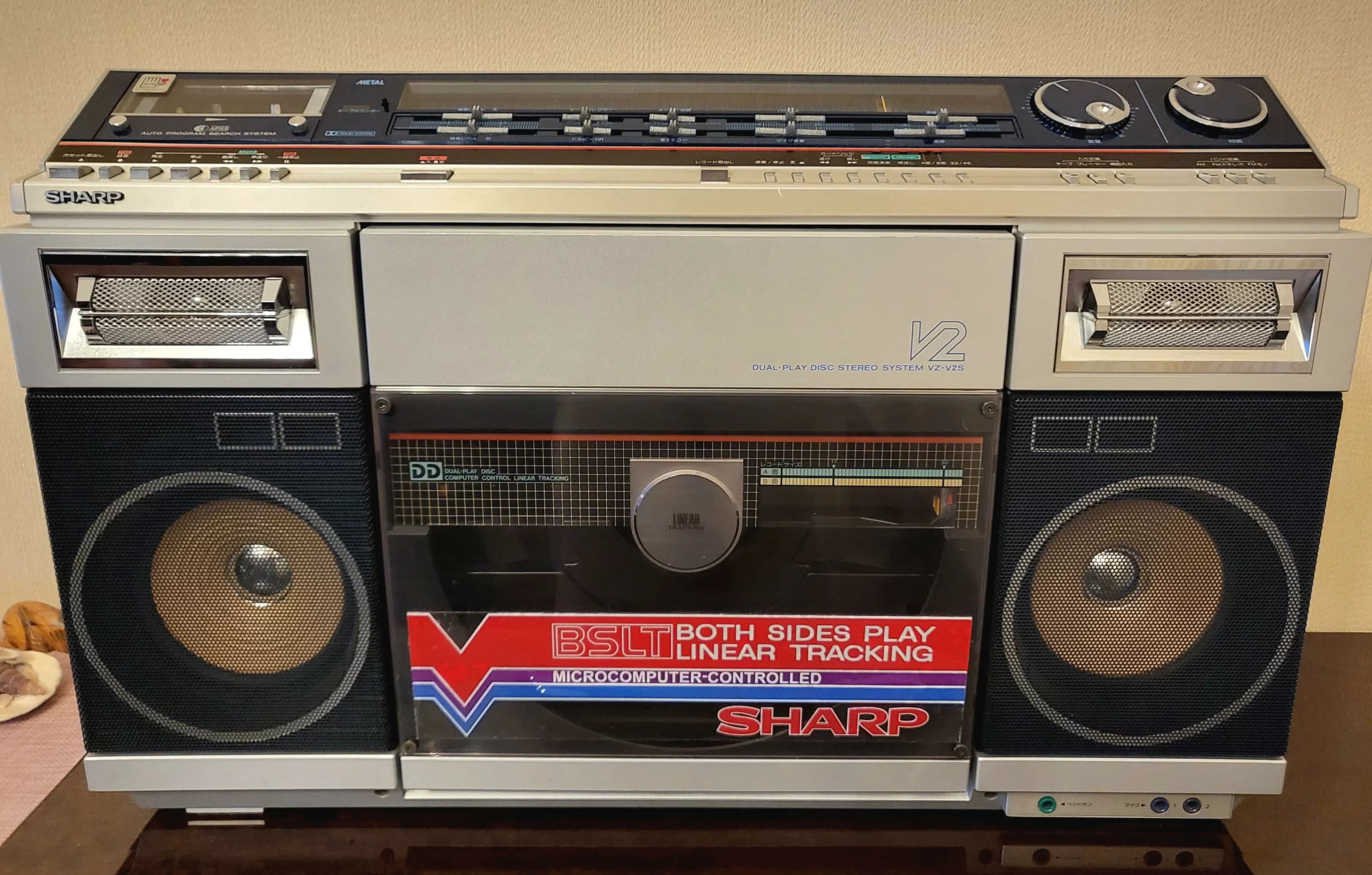

Sharp VZ-V2S в интерьере

В целом японцы в начале 80-х были на вершине своего инженерного драйва и что только не придумывали в разных направлениях, при этом в аудио они отличились особенно, из тех лет много культовых приборов можно вспомнить, но серия VZ от Sharp особняком выделяется даже среди множества легендарных моделей этой фирмы. Нужно же было придумать — здоровенный прибор с кассетником, радио, проигрывателем пластинок (вертикальным!), мощным звуком и фантастическим внешним видом в одном корпусе весом 17.5 кг.

При этом в каждом из блоков технически предоставлены очень достойные для тех лет решения и достижения. Попробую рассказать про все опираясь на их каталог от ноября 1981 года (Showa era 56 как они нумеровали тогда).

Описание преимуществ и корпус «в разрезе» из оригинального буклета

Говорят про новый чип (микрокомбулятор его называет гугль) для обработки звука свой и небывалыми словами хвалят, типа такой хороший — хоть плач себе :)

Запись 100-летней мечты
Освобожденный от сложных операций, таких как бифизические представления, распространяется горячий и глубокий мир преданности.
Более того, совершенство этой работы ног, которая не выбирает стиль прослушивания, делает музыкальную жизнь согласованной с Tasugi.
Новая форма звука, которая позволяет вам плакать на звуковой стойке, как вам нравится.
(Auto Disk V2)
Теперь шах сжал пестик только в руке.
Новая мысль: D. Технология, которая рождается из передовых технологий. Мехатроника, которая представляет собой технологию, объединяющую передовую электронику, основанную на технологии трансмиссии, и высокоинтенсивном механизме, наконец, обновила функции и операции аудио. Тонкая полная операция, которая полностью использует недавно разработанный микрокомбулятор для управления производительностью и системой привода. система. Отличительные ощущения от работы с <Autodisk V2> возвещают об открытии новой эры.

レコード100年の夢
両而動演奏をはじめ、複簫な 操作から解放されて、い熱、きとした行深世界がひろ がる
しかもリスニングスタイルを選ないこのフットワ ークの良さがミュージックライフを多杉にコーディネ 仆る
さまざまな音楽ソースをコンパクトなボディに 凝祐し.気の向くままに音架に泣り きれる新い、オーディオのかたち
(オートるスクV2)
シャー はいま、杵楽をグッと手儿にひぎよせました。
新い、思想:エ先進技術から生まれるイ導休技術 を中核とする先進のエレクトロ二クスと高秸度メカニズム を結介した斯技術メカトロニクスが、いよオーディオの 機能と操件件を・新しました新開発のマイクロコンビ ューターを,駆使して、演奏動作や駆動系を高精慶惻御 するシンフル•オペレーション・
システム。〈オートディスク 卜V2〉のきわだつ操作感覚が新時代の德開 トけを告けます

Слоган внизу хвалит такой прекрасный корпус:
Великолепное тело — это шоу передовой мехатроники.

Я бы тут обратил внимание, что они динамики сделали не только вперёд, но и плотно продумали заднюю часть корпуса и сформировали там хитро пластик для правильной передачи звука нижних частот. В целом надо сказать, что звук у них получился, на любой громкости играет чисто и внятно.

Подробное описание технических решений и возможностей

Основное, на что они упирали и в рекламе и в описании всей VZ серии — это автопроигрывание винила с двух сторон без необходимости переворачивать пластинку (Auto Disk называлась у них эта система). Решили они это путём установки двух тонармов, по одному для каждой стороны. И когда сторона А доходила до конца, то пластинка начинала вращаться в обратную сторону и включалась в работу вторая игла, для стороны Б. Можно выбрать разные режимы:
— только одну сторону прослушать (при этом можно выбрать любую)
— прослушать обе стороны в автоматическом режиме
— поставить на повтор обе стороны, по кругу (автоматически отключится после 6 раз полностью проигранной пластинки, ну для забывчивых).
Вот в рекламном ролике они понятно показывают даже кнопочки, какие надо нажать, чтобы потом можно было не дёргаться с каждой стороной

хоть куда с таким удобным механизмом

Надо заметить, что идея отличная, часто именно необходимость переворачивать стороны вносит нелепую суету в прослушивание винила. Не для всех альбомов, конечно, но для некоторых точно.

Но вернёмся к описанию из каталога, где авторы подробно расписывают весь диковинный функционал и для лучшего понимания используют весёлые картинки, заодно и охватывая максимально широкую аудиторию, от тусовок и романтических парочек до серьёзного зажиточного мужика с газетой:

Настолько хорош для всех, что ковбой японский шляпу выкинул по итогу

135 тысяч йен тогда, это около 180 тысяч на весну 2022 года (~100 тысяч рублей)
английская реклама, тоже про проигрывание с двух сторон

Пожалуй ещё из функций винила надо добавить автоопределение размера пластинки — если поставить «мелкую» формата сингл, то там датчики оптические скажут прибору, что иглу надо ставить сильно ближе к центру. Автоматом же включается скорость 45 оборотов (поскольку в те годы сингл на 7 дюймов обычно выпускался с такой скоростью). Если ошибся — можно самому вручную вернуть на 33 1/3.

Радиоприёмник всеволновый, с полным диапазоном УКВ, СВ и ДВ — на те времена в принципе можно было слушать всё, что теоретически было в эфире.

из инструкции описание диапазонов

Сама шкала почти во всю немалую ширину аппарата, удобно и понятно настраивать

тут сложно промахнуться мимо нужной станции

По верху картинки написано про APSS (Auto Program Search System) — это кассетная часть умеет сама мотать до следующей песни (по паузе между песнями, если правильно записано) и включать воспроизведение дальше. Кто бы мог подумать, да, в 1981-м то? Эта же система позволяла смотать назад текущую песню и заново воспроизвести с начала, удобно.
Так, раз уж дошли до кассетной части, думаю надо бы фотографий «живого экспоната» выложить и как раз уже по разным опциям пройтись подробно.

Но сначала ещё немного про общий вид и вес, со смелой девушкой, которая держит его как ни в чём не бывало — ну вот я бы так долго не простоял, реально он весит ощутимо.

Компонентная система VA стал переносным устройством для активных людей, которые хотят наслаждаться хорошим звуком в любом месте.

Это первый раз, когда я когда-либо слышал подобный звук.
Если вы подключаете микрофон с эхом и чувствуете себя хорошо, вы можете петь под музыку с кассеты или радио, не говоря уже о записи. У него также есть эхо (тут автор говорит о режиме караоке), которое заставляет вас петь, как певец.
• Функция одновременной записи в одно касание для записи с пластинки • Поддержка металлической ленты для четкого высокочастотного и динамичного звука • APSS для выбора трека одним нажатием, который позволяет вам перейти к песне, которую вы хотите прослушать • Механизм мягкого касания с легким управлением • Система Dolby NR для уменьшения шипящего шума, характерного для лента • FM-радио для прослушивания телевизионного голоса (~ 3 канала) • Аудио мульти-тюнер, встроенный в телевизор и подключение, со вспомогательным входным терминалом, который может наслаждаться мощной телевизионной аудиотрансляцией.
Звук, приближающийся к системе compo с несколькими усилителями, — это спецификация Otengo, в которой представлены новейшие технологии. Общая мощность 2OW (5WX4), НЧ-динамик и твитер, это привлекательный звук No U full, который приводит к margin tapri со специальным усилителем соответственно. Кроме того, регулятор громкости / настройки представляет собой новый вид поворотного независимого БЛОКА низкочастотного динамика С целью потрясающего четкого воспроизведения басов • низкочастотный динамик установлен в недавно разработанном независимом корпусе. Общая производительность системы также была улучшена, что привело к меньшему негативному воздействию «на твитеры». Кроме того, он имеет детальный дизайн, такой как усиленная перегородка и кольцо для крепления НЧ-динамика, которое полностью поддерживает звуковое давление: в ответ на систему с несколькими усилителями высокоскоростная

каталог Sharp от июля 1982

Приступим к фоткам, галерея ниже кликабельная, каждый кадр можно открыть в полном размере


Такой вот музыкальный ящичек. Сделал видео основных операций, но фотоаппарат мой похоже умеет «выравнивать звук», потому на записи даже максимальный не так бьёт по ушам, как в реальности. Но то, что всё слышно прекрасно — это можно отметить и даже на таком видео.

Работа радиоприёмника
Открытие отсека винила
Студийный альбом, для проверки звука и заодно покажу как переставить иглу на другой трек
Звук с концертного альбома AC/DC
Сторона В того же концертника, видно как пластинка начинает крутиться «в неправильную сторону»
Мне кажется мой Шарп этот альбом ABBA крутил и у первого и у всех промежуточных хозяев :)
P.S. я накосячил с титрами в видео — первый должен быть «переместить иглу на другой трек»
Кассета и работа APSS по поиску следующего трека

В завершение думаю нужно добавить, что вышла эта модель на японский рынок в 1981 году, и было сразу несколько моделей — VZ-V2 (эта), более пафосная VZ-V3 с отдельными колонками уже и чуть позже V4, там блок винила был вообще отдельный, а другие блоки были в классическом виде «стойка».

Вот они в одном буклете наглядно показаны — V2 для природы и вообще носить, а V3 — нарядно и богато дома/в офисе стоять :)
V4 имел отдельный модуль «только винил» и соответственно блоки классические — тюнер, дека, усилитель.
Сравнительная таблица из японского каталога, видно что V2 чуть проще в некоторых максимальных параметрах, ну в первую очередь по мощности звука (отдельные колонки всяко могли больше)

Внимательный читатель может заметить, что в таблице одна модель именуется V30, а не V3 как я писал выше. Да, в 1982-83 году у Sharp вышло обновление линейки и две модели стали называться V30 и V20 соответственно. Визуально они очень чётко отличаются, особенно V20 — он уже просто «квадратный» с кассетной декой на фронтальной панели, на V30 дека такая же стала, но справа от винила.

Версия V20 в красном — настолько раскрученная, что часто обычные двадцатые красят в красный и впаривают на аукционах :)
А это уже V30 у него другой кассетный модуль и дизайн тюнера

Была ли в природе V1 модель — мне найти не удалось, точно знаю что был Sharp 1500 который умел крутить две стороны, но там пластинка была горизонтальная и тангенциальный тонарм просто уходил «под пластинку» и продолжал воспроизведение уже обратной стороны. Но прибор в совсем другом дизайне и идеологии, скорее он ближе к V4.

Для тех, кому мало оказалось технической информации, руководство пользователя, можно про все кнопки и режимы прочитать подробно (да, это европейская версия, она называлась V2000).

Sharp-VZ-2000-Operators-Manual

Если есть что-то добавить, спросить, поделиться — добро пожаловать в комментарии (там премодерация, потому появятся только после моей проверки, не нужно дублировать).

Май 2022
